| 應用 |

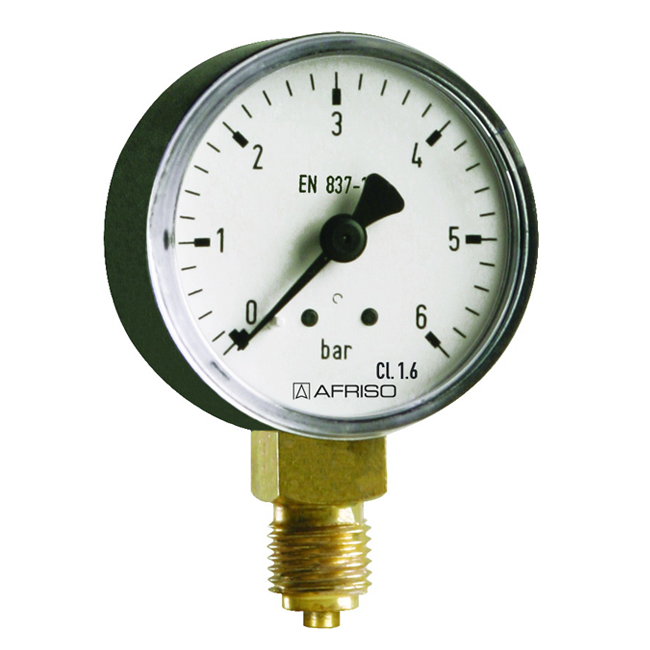

適用于測量低粘度、非結晶，且對銅合金無腐蝕作用的氣體或液體介質的壓力。 在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范 |
|
型號 |
D1 |
|
公稱直徑 |
40 – 50 – 63 – 80 – 100 |
|
精度等級 |
1.6級 |
|
量程 |
-0.1/0到-0.1/+1.5 MPa 0/0.06到0/40 MPa |
|
負載能力 |
靜態負載：≤3/4x滿量程 動態負載：≤2/3x滿量程 瞬時壓力峰值：≤滿量程 |
|
工作溫度 |
介質溫度：Tmax= +60 ℃ 環境溫度：Tmin= -20 ℃；Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 32 (EN 60529) |
|
過程連接 |
銅合金，徑向、中心軸向 NG 40 G1/8B – SW12 NG 50 – 63 G1/4B – SW14 NG 80 – 100 徑向 G1/2B – SW22 NG 80 – 100 軸向 G1/4B – SW14 (EN 837-1/7.3) |
|
測量元件 |
彈簧管，銅合金， ≤6 MPa “C”型管 >6 MPa 螺旋管 |
|
機芯 |
銅合金 |
|
表盤 |
塑料，白色 刻度和數字為黑色 |
|
指針 |
塑料，黑色 |
|
表殼 |
ABS黑色、高抗沖擊且耐腐蝕 |
|
視窗 |
嵌入式塑料 NG 80-100 帶可調紅色參考指針 |
