應用 |
適用于測量低粘度,非結晶,對銅合金無腐蝕性的氣體或液體介質的壓力。適于面板安裝。在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。 |
|

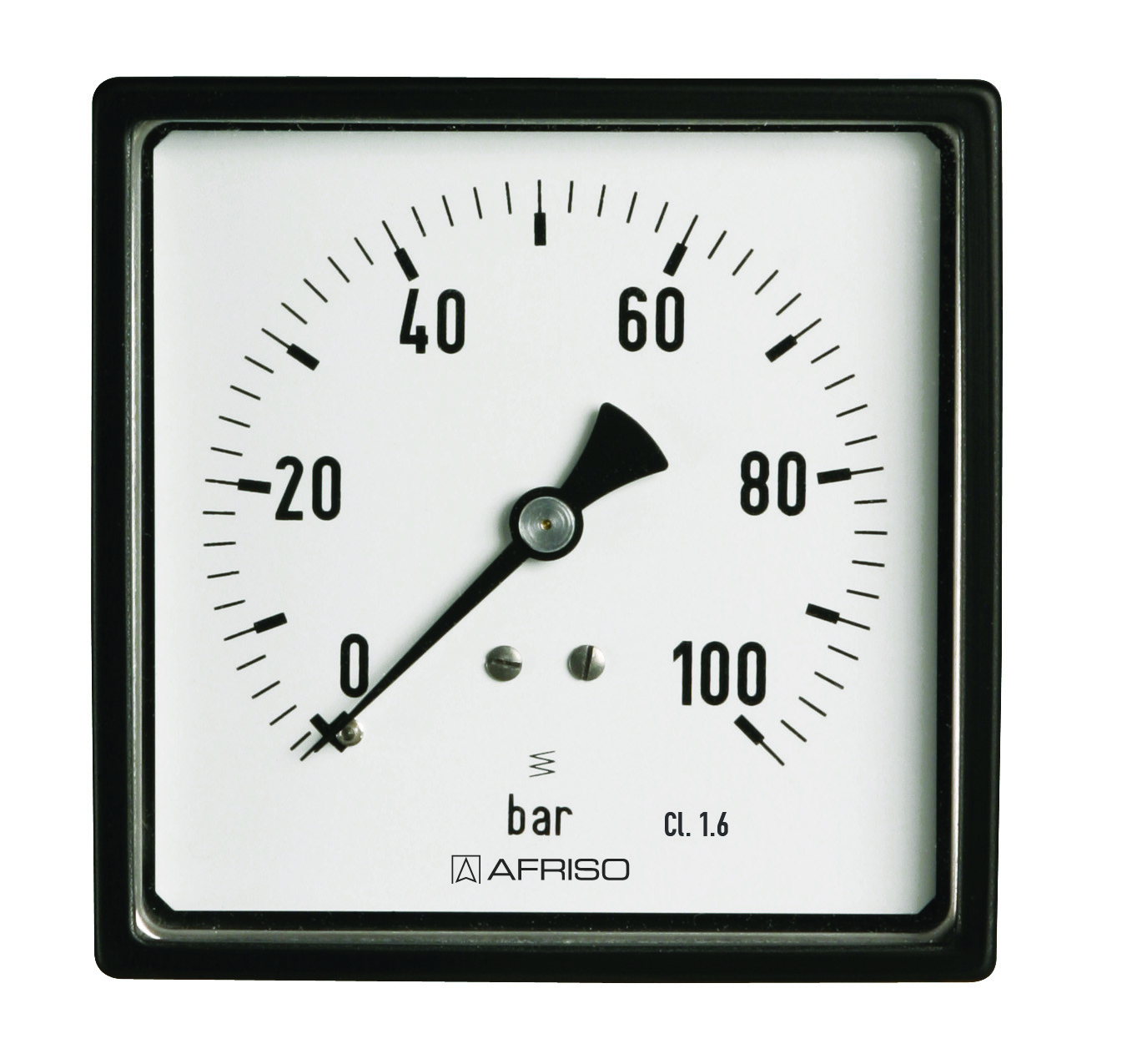

型號 |
D3 |
|
公稱直徑 |
72x72, 96x96 |
|
精度等級( EN 837-1/6 ) |
1.6 |
|
量程( EN 837-1/5 ) |
-0.1/0 MPa 到 -0.1/+1.5 MPa 0/0.06 MPa 到 0/40 MPa |
|
負載范圍 |
靜態負載：3/4 x 滿量程 動態負載：2/3 x滿量程 瞬間負載：滿量程 |
|
工作溫度 |
介質溫度： Tmax= +60 ℃ 環境溫度： Tmin= -20 ℃； Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 54 (EN 60529) |
|
過程連接 |
銅合金，軸向 G1/4B - 扳手尺寸SW14( EN837-1/7.3) |
|

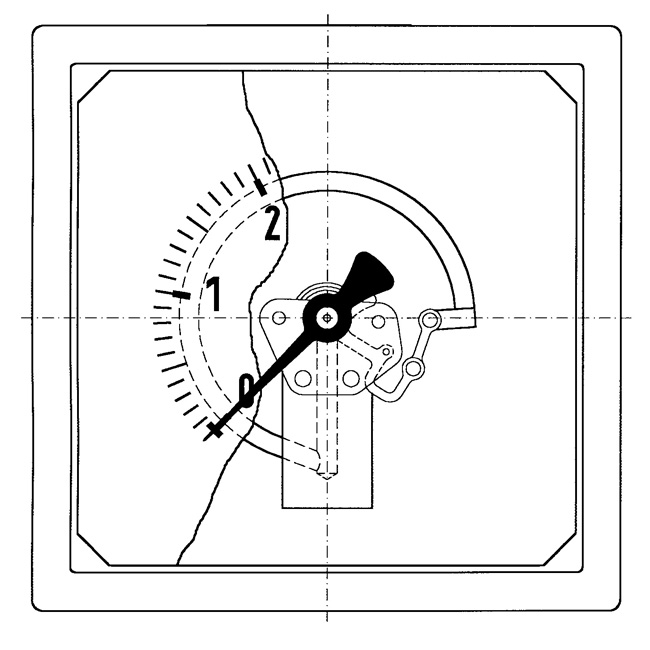

測量元件 |
彈簧管, 銅合金 ≤ 6 MPa “C”型管 > 6 MPa 螺旋管 |
|
機芯 |
銅合金 |
|
表牌 |
鋁，白色 表牌印刷為黑色 |
|
指針 |
鋁, 黑色 |
|
表殼 |
NG72/NG96 D3 - 不銹鋼304 |
|
罩圈 |
鋁,黑色 |
|
視窗 |
塑料 |
