應用 |
適用于腐蝕性氣體和液體介質，也用于腐蝕性環境。 開口式連接法蘭也適用于粘性和污染介質。 在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。 |
|

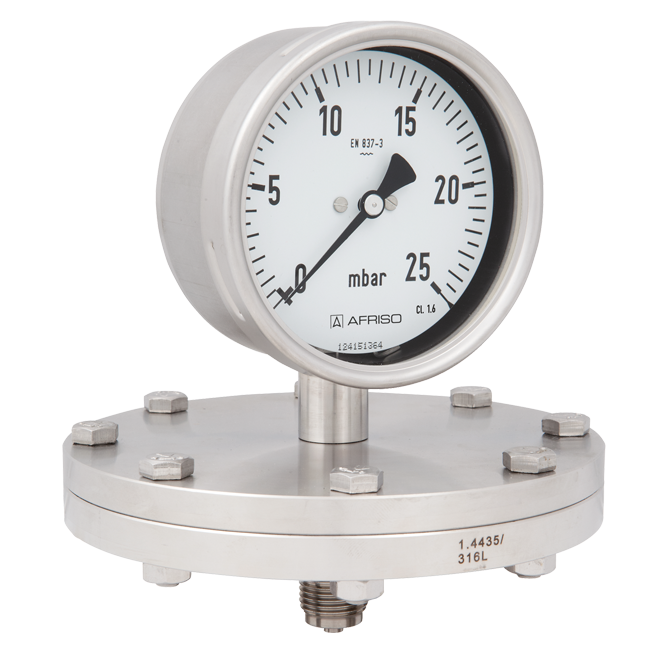

型號 |
D4 |
|
公稱直徑 |
100 - 160 |
|
精度等級 |
1.6級 |
|
量程 |
0/0.04至0/2.5 MPa (法蘭? 100) |
|
負載能力 |
靜態負載：滿量程 動態負載：0.9 x 滿量程 |
|
過壓保護 |
高過載：到 5 x FDS，max. 4 MPa / 法蘭直徑 ? 160 mm，max. 0.25 MPa |
|
工作溫度 |
環境溫度： Tmin= -20 ℃; Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.8%/10K 溫度下降：約±0.8%/10K 滿量程的百分比值 |
|
防護等級 |
IP 54 (EN 60529) |
|
過程連接 |
不銹鋼316 Ti/316 L, 徑向 G1/2B 扳手尺寸SW22, (EN 837-3/7.3) |
|
下法蘭 |
|
|
上法蘭 |
不銹鋼304 |
|

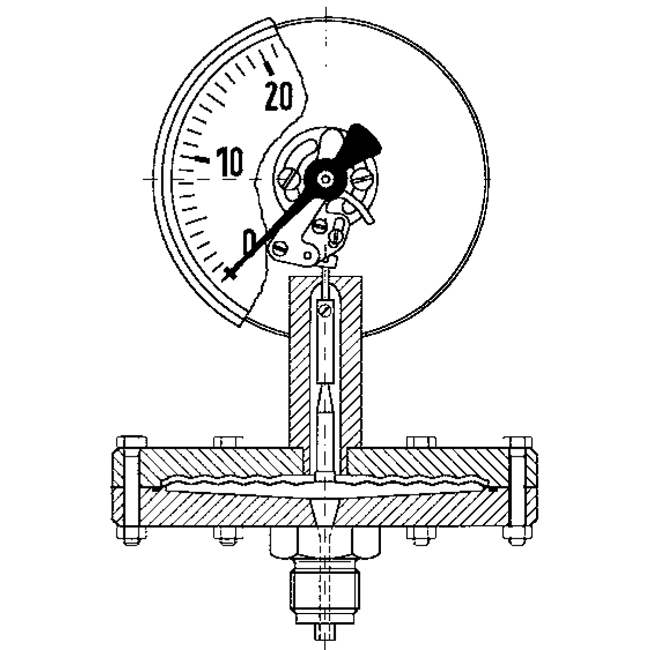

測量元件 |
隔膜 法蘭直徑?100: 耐熱隔膜 |
|
壓力密封 |
FPM (氟化橡膠) |
|
機芯 |
不銹鋼 |
|
表盤 |
鋁，白色 刻度和數字為黑色 |
|
指針 |
鋁，黑色 |
|
表殼 |
不銹鋼 304 ;帶泄壓孔 |
|
卡扣式罩圈 |
不銹鋼 304 |
|
視窗 |
安全玻璃 |
