應用 |
適用于檢測低粘度、非結晶，對銅合金無腐蝕性的氣體和液體介質的壓差。尤其供熱系統（供水管和回水管）。 在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。 |
|
型號 |

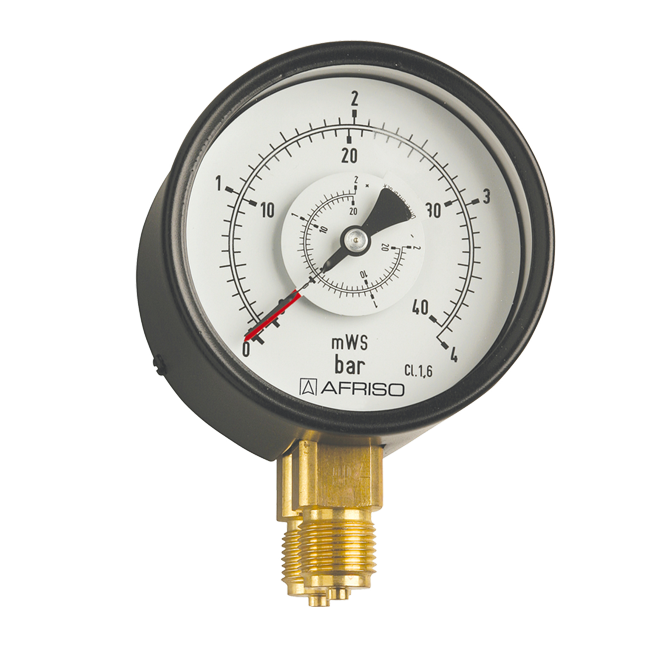

D2 |
|
公稱直徑 |
100 |
|
功能 |

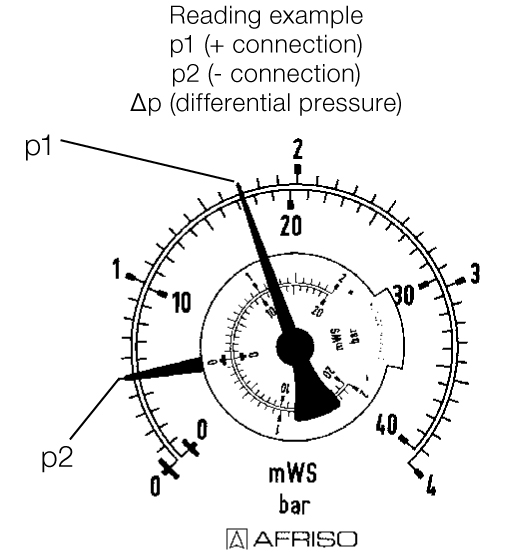

壓力由兩套獨立的彈簧管系統測量（正壓 = 高壓，負壓 = 低壓)。壓力值通過一個刻度盤和指針顯示。差壓刻度為正壓量程的50%和負壓量程的50%。黑色指針（與正壓相連）以及與差壓刻度盤一體的紅色指針（與負壓相連）可以很方便地讀出兩套系統的壓力和差壓。 |
|
精度等級( EN 837-1/6 ) |
1.6級 |
|
量程( EN 837-1/5 ) |
0/0.06 到0/6 MPa |
|
負載能力 |
系統內最大壓力不能超過滿量程，為更好的檢測，壓差不能小于滿量程的20%。 |
|
工作溫度 |
環境溫度： Tmin= -20 ℃; Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K |
|
防護等級 |
IP 32 (EN 60529) |
|
過程連接 |
銅合金，徑向； 接頭平行 2 x G1/2B– 扳手尺寸SW22 （EN837-3/7.3） |
|
測量元件 |
彈簧管，”C”型管，銅合金 |
|
機芯 |
銅合金 |
|
表盤 |
鋁，白色 刻度和數字為黑色 |
|
指針 |
鋁，黑色 |
|
表殼 |
鋼，黑色 |
|
嵌入式罩圈 |
鋼，黑色 |
|
視窗 |
儀表玻璃 |
