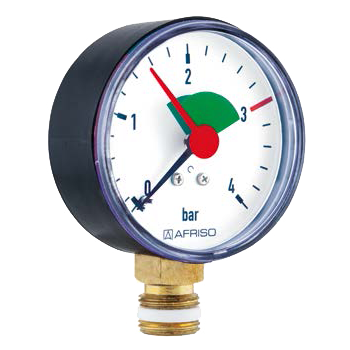

適用于測量低粘度、非結晶，且對銅合金無腐蝕作用的氣體或液體介質的壓力。
測量氣體或蒸汽時，儀表的使用須符合EN 837-2標準所規定的安全使用規范。

公稱直徑

50 – 63 – 80 – 100

精度等級

2.5級

量程

-0.1/0 MPa

0/0.06 - 0/2.5MPa

負載能力

靜態負載：≤3/4x 滿量程

動態負載：≤2/3x 滿量程

瞬時壓力峰值：≤ 滿量程

工作溫度

介質溫度： T_max= +60 ℃

環境溫度：T_min= -20℃； T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 32 (EN 60529)

過程連接

自密封螺紋帶PTFE密封圈，可安全快速地安裝 (注意： 與其配合的內螺紋孔口需有60°倒角)，材質為銅合金，徑向或軸向。

NG 50-63 G?B - 扳手尺寸SW 14
NG 80-100 G?B - 扳手尺寸SW 22

測量元件

“C”型彈簧管，銅合金

機芯

銅合金

刻度盤

塑料，白色

刻度和數字為黑色

指針

塑料，黑色

表殼

黑色，抗沖擊耐腐蝕ABS塑料

玻璃

嵌入式塑料

NG 80-100帶可調紅色參考指針

特殊配置

暖通壓力表NG 50-63-80

用于閉合供熱系統

范圍：0/0.4 MPa

過程連接：NG 50G?B軸向偏心；

NG 63G?B或G3/8B軸向/徑向同心

NG 80G?B徑向或G?B軸向同心（帶G? x G?閥）

在刻度0.25MPa或0.3MPa處有紅色標記，0.15-0.25或0.3 MPa間有綠色扇形標識

儀表玻璃上印有紅色可調參考指針和綠色扇形標識

暖通壓力表NG 80-100

用于標準供熱系統的水位顯示

量程：0 / 0.06 - 0 / 1 MPa
過程連接：G?B徑向 - SW 22
雙刻度，壓力在外側 黑色；米水柱 (mWS) 在內側 黑色

儀表玻璃上印有紅色可調參考指針
