應用 |
用于工業領域的電子差壓檢測。適于腐蝕性的，低黏度，非結晶的氣態或液態介質。 |
|||||||||||||||||||||
|
描述 |

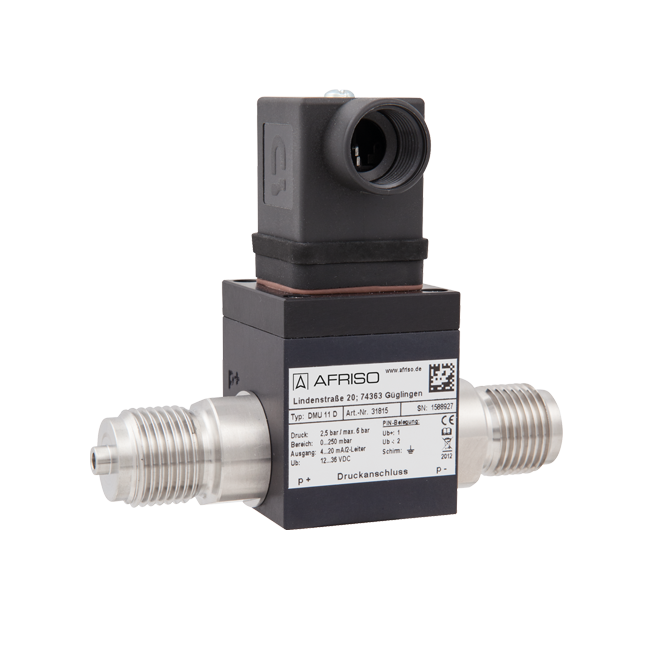

DeltaFox® DMU 11 D采用油浸式壓電不銹鋼測量元件。施加壓力后，正側和負側的壓力差被轉化成與之成正比的電流或電壓信號 |
|||||||||||||||||||||
|
測量精度 |
相對特征曲線（參照IEC 60770 - 極限值校正）的偏差（非線性，遲滯，重復性）： ≤ ± 0.5 % FSO （壓差量程與壓力的比例1：1到1：5） ≤ ± 1 % FSO （壓差量程與壓力的比例1：5到1：10） |
|||||||||||||||||||||
|
量程/過壓保護 |
|
|||||||||||||||||||||
|
工作溫度 |
介質：-25/ +125 ℃ 環境：-25/ +85 ℃ 貯藏：-40 / +100 ℃ |
|||||||||||||||||||||
|
溫度影響 |
在溫度補償范圍 0/70℃≤ 1.5 % FSO/10K 0/50℃ 額定壓力0.04 MPa ≤ 2 % FSO/10K 0/50℃ 額定壓力0.02 MPa ≤ 2 % FSO/10K |
|||||||||||||||||||||
|
動態特性 |
響應時間：< 5 ms |
|||||||||||||||||||||
|
過程連接 |
2 x G1/2B （EN837-1/7.3） |
|||||||||||||||||||||
|
材質 |
外殼： 鋁，黑色，電鍍 過程連接： 不銹鋼316L 膜片： 不銹鋼316L 密封： FKM |
|||||||||||||||||||||
|
輸出信號/電源 |
4-20 mA ，2線，DC 12 - 36 V 0-10 V ，3線，DC 14 - 36 V |
|||||||||||||||||||||
|
負載電阻 |
4 – 20 mA Rmax = (UB – UBmin ) / 0.02A Ω 0 – 10 V > 10 KΩ |
|||||||||||||||||||||
|
電流輸入 |
4 – 20 mA < 25 mA 0 – 10 V < max. 7 mA |
|||||||||||||||||||||
|
電氣保護 |
短路保護，正負極接反保護 |
|||||||||||||||||||||
|
電氣連接/防護等級 |
插頭和接線盒符合標準ISO 4400 （DIN 43650-A）IP65 |
|||||||||||||||||||||
|
CE認證標準（EMC） |
EMC Directive 2014/30/EU |
|||||||||||||||||||||
|
供貨范圍 |
儀器帶安裝支架 |
