應用 |
用于機械工程，農業工程，工業過程領域的電子壓力檢測。 由于帶前端膜片， 此變送器也可用于粘性，高粘性介質。 |
|
描述 |
壓力變送器將物理壓力轉換成與壓力成正比的電信號。DMU 03 的測量單元是充油的壓電硅。DMU 03符合安全完整性等 級SIL 2 （IEC 61508/61511） |
|
精度等級 |
相對特征曲線（參照IEC 60770 - 極限值校正）的偏差（非線性，遲滯，重復性）： < ± 0.35 % FSO（量程0/10 到 0/40 KPa：≤± 0.5 % FSO） |
|
長期穩定性 |
≤± 0.1 % FSO/年 在參考條件下 |
|
量程 |
相對壓力：0/10 KPa 到0/60 MPa 絕對壓力：0/40 KPa 到0/60 MPa 高壓型：0/100 MPa 到 0/220 MPa |
|
過載保護 |
至少 3 x 滿量程，除了以下情況： 4 MPa：過載 = 10.5 MPa >40 MPa：過載 = 至少1.5倍 瞬間峰值至少5 x滿量程，除了以下情況： 2.5 MPa：峰值壓力=12 MPa 40 MPa：峰值壓力=125 MPa >60 MPa：峰值壓力=至少3 x FS |
|
工作溫度 |
介質：-40/ +125 ℃ 環境：-40 / +105 ℃ 貯藏：-40 / +125 ℃ |
|
溫度影響 |
介質：-40/ +125 ℃ 環境：-40 / +85 ℃ 在EX區域0：-20/+60 °C EX 區域 1 以及更高:-20/+70 °C 貯藏：-40 / +100 ℃ |
|
溫度影響
|
PN<0.04 MPa ≤ ±1%FSO補償范圍0/ 70 ℃ 0.04≤PN<4 MPa ≤ ±0.75%FSO補償范圍-20/ +85 ℃ 6≤PN<60 MPa ≤ ±0.75%FSO補償范圍0/ 70 ℃ |
|
過程連接 |
G1/2B （EN 837-1/7.3）/ DIN3852 A 帶膜片（0/10 KPa 到 0/4 MPa） |
|
材質 |
外殼：不銹鋼316L 壓力連接接頭：不銹鋼316L 膜片：不銹鋼316L 密封： FKM |
|
壓力傳輸液 |
硅油 |
|
輸出信號/電源
|
4 – 20 mA 2線DC 8 -32 V ATEX配置 DC 10 -28 V 0 – 20 mA 3線DC 14 -30 V 0 – 10 V 3線DC 14 -30 V |
|
負載電阻 |
4 – 20 mA ≤ (UB – UBmin ) / 0.02A Ω 0 – 20 mA ≤ 500 Ω 0 – 10 V > 10 KΩ |
|
電流輸入 |
4 – 20 mA < 25 mA 0 – 20 mA < 25 mA 0 – 10 V < 7 mA |
|
電氣保護 |
短路保護，正負極接反保護 |
|
電氣連接/防護等級 |

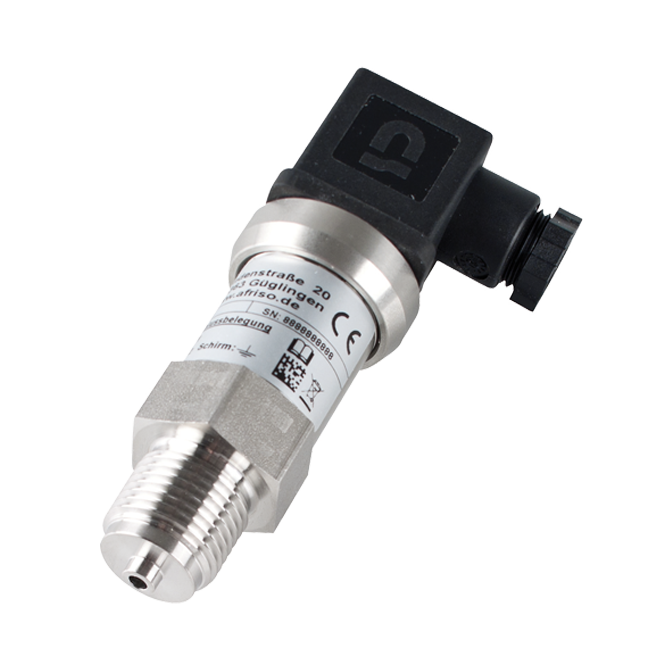

插頭和接線盒符合 ISO 4400 （DIN 43650-A） 防護等級：IP 65 |
|
CE認證標準（EMC） |
EMC Directive 2014/30/EU |
