應用 |
適于對過程連接，材質，工藝有衛生要求的應用，尤其適于食品工業，生物制藥行業。 |
|
描述 |

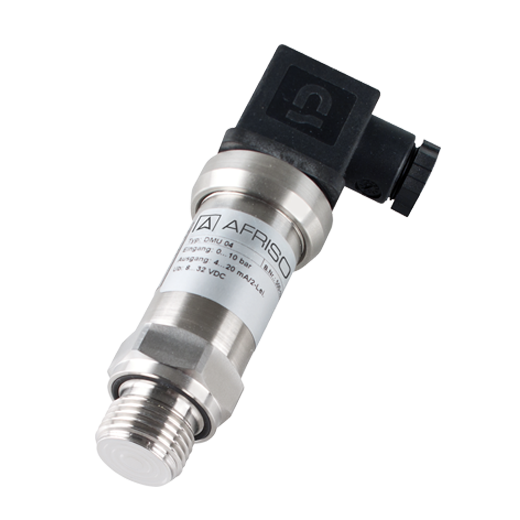

壓力變送器將物理壓力轉換成與壓力成正比的電信號。DMU 04 的測量單元是充油的壓電硅。DMU 04符合安全完整性等級SIL 2 （IEC 61508/61511） |
|
精度等級 |
相對特征曲線（參照IEC 60770 - 極限值校正）的偏差（非線性，遲滯，重復性）： <± 0.35 % FSO（量程≤0/40 KPa 和> 4 MPa：<± 0.5 % FSO） |
|
量程 |
相對壓力：-0.1/0 MPa，0/10 KPa 到0/40 MPa 絕對壓力：0/40 KPa 到0/40 MPa |
|
過載保護 |
至少 3 x 滿量程，除了以下情況： 4 MPa：過載 = 10.5 MPa 瞬間峰值至少5 x滿量程，除了以下情況： 2.5 MPa：峰值壓力=12 MPa |
|
工作溫度 |
介質：-10/ +125 ℃ 短期（60分鐘）可達150℃ 環境：-40 / +85 ℃ Ex區域0內：-20/60℃ Ex區域1以及更高：-20/70℃ 貯藏：-40 / +100 ℃ |
|
溫度影響 |
在補償范圍內 -20/ +85 ℃≤ ±0.75%FSO/10K （0/ 50 ℃ <0.04 MPa ≤ ±1.5%FSO/10K） |
|
動態特性 |
2線 響應時間：< 10 ms 3線 響應時間：< 3 ms |
|
過程連接 |
G1/2B DIN3852 帶膜片 G1B DIN3852 帶膜片 卡箍1”/ 1 1/2”/2” ISO 2852 錐形乳制品用接頭 DIN11851 DN 25/40/50 （無活接螺母） |
|
材質 |
外殼： 不銹鋼316L 壓力連接接頭：不銹鋼316L 膜片： 不銹鋼316L |
|
壓力傳輸液 |
食用油（FDA認證） |
|
輸出信號/電源
|
4 – 20 mA 2線DC 8 -32 V EX配置 DC 10 -28 V 0 – 20 mA 3線DC 14 -30 V 0 – 10 V 3線DC 14 -30 V |
|
負載電阻 |
4 – 20 mA ≤ (UB – UBmin )/ 0.02A Ω 0 – 20 mA ≤ 500 Ω 0 – 10 V > 10 KΩ |
|
電流輸入 |
4 – 20 mA < 25 mA 0 – 20 mA < 25 mA 0 – 10 V < 7 mA |
|
電氣保護 |
短路保護，正負極接反保護 |
|
電氣連接/防護等級 |
插頭和接線盒符合 ISO 4400 （DIN 43650-A） 防護等級：IP 65 |
|
CE認證標準（EMC） |
EMC Directive 2014/30/EU |
